Válvula 2 vías
2 posiciones (2/2)
normalmente cerrada
Válvula 2 vías
2 posiciones (2/2)
normalmente abierta
Válvula 3 vías
2 posiciones (3/2)
normalmente cerrada
Válvula 3 vías
2 posiciones (3/2)
normalmente abierta
Válvula 3 vías
2 posiciones (3/2)
NC-NO
Válvula 5 vías
2 posiciones (5/2)
Válvula 5 vías
3 posiciones (5/3)
centros en presión
Válvula 5 vías
3 posiciones (5/3)
centros abiertos
Válvula 5 vías
3 posiciones (5/3)
centros cerrados
Válvula
unidireccional
Válvula antirretorno
con muelle
Válvula selectora
de circuito
(elemento OR)
Válvula de
escape rápido
Regulador de caudal
conestrechamiento
variable
Regulador de caudal
unidireccional con
estrechamiento
variable
Válvula de secuencia
Regulador de presión
sin válvula de purga
Regulador de presión
con válvula de purga
(Relieving)
Válvulas de
interceptación
Válvulas de
simultaneidad
(elemento AND)
2
1
2
1
3 1
2
2
3 1
1 3
2
2
1
4
3 5
5
4
3
2
1
5
4
3
2
1
15
4
3
2
Cilindro DE
magnético
con amortiguación
bilateral regulable
Cilindro vástagos
gemelos DE magnético
con amortiguación
bilateral regulable
Cilindro DE
Cilindro DE
amortiguado
Cilindro DE
magnético
Cilindro SE
Cilindro SE
magnético
Compresor de volumen
constante
Motor neumático
de volumen constante
1 dirección de flujo
Motor neumático
de volumen variable
2 direcciones de flujo
Motor neumático
de volumen variable
1 direcciones de flujo
Motor neumático
de volumen variable
2 direcciones de flujo
Motor neumático
rodante
Cilindro con
amortiguador
simple regulable

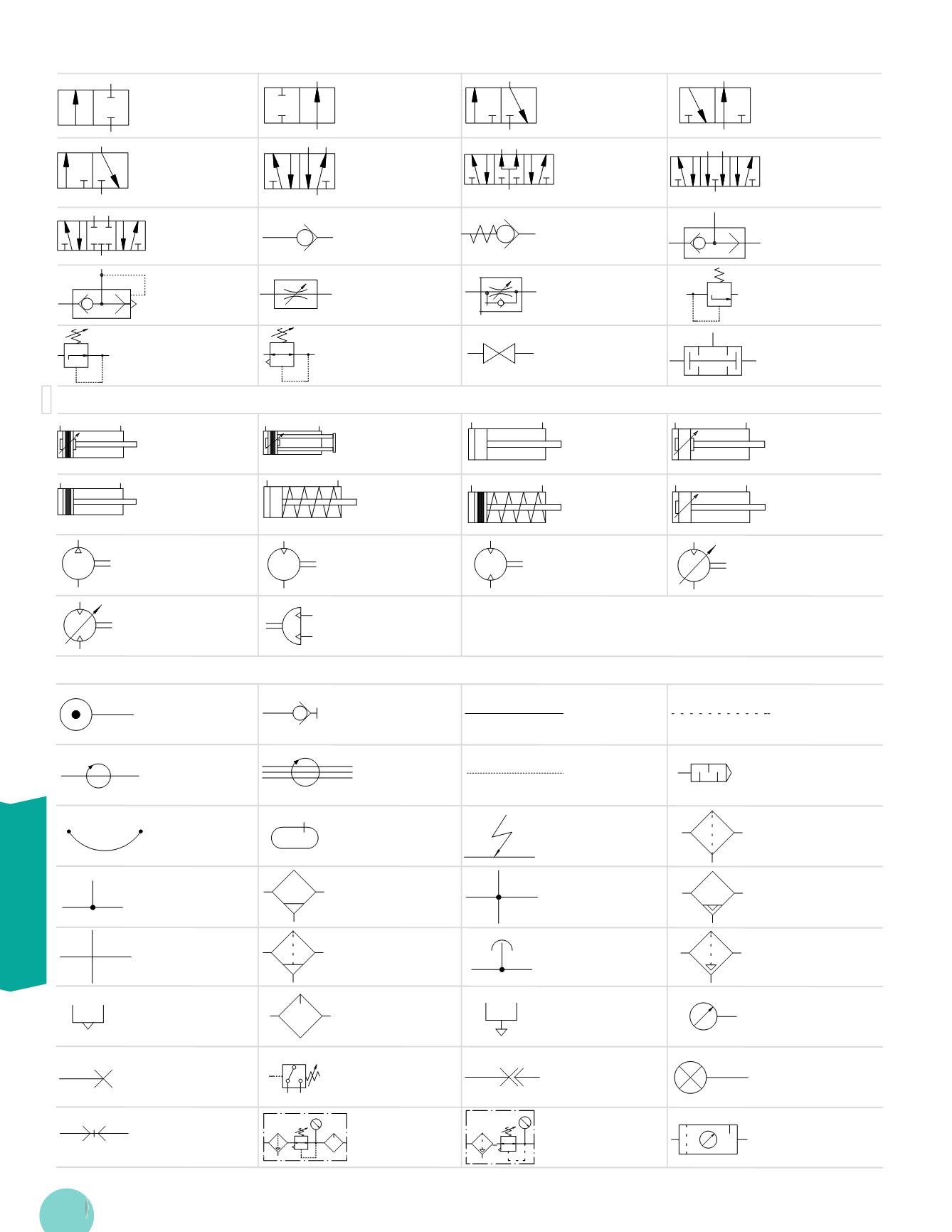

SÍMBOLOS NEUMÁTICOS - DISTRIBUCIÓN Y REGULACIÓN
Fuente de presión
neumática o red
Línea de trabajo
Línea de pilotaje
Enchufe rápido
(desconexión con parte
terminal cerrada)
Conexión rotativa
de 1 vía
Conexión rotativa
de 3 vías
TRANSMISIÓN Y PREPARACIÓN
Conexión de líneas
(soldadura, enroscado)
Conexión de líneas
(soldadura,
enroscado)
Cruce de líneas
no conexas
Final de línea
Purga sin posibilidad
de empalme
Purga con
posibilidad
de empalme
Punto de extracción
de energía
con tapa de cierre
Punto de extracción
de energía con
conexión
Enchufe rápido sin
válvula unidireccional
Separador de
condensados
con purga manual
Separador de
condensados
con purga automática
Filtro con separador
de condensados
con purga manual
Filtro con separador
de condensados
con purga automática
Lubricador
Manómetro
Presóstato
Indicador óptico
Unidad de
mantenimiento
FRL + manómetro
Unidad de
mantenimiento
FRL + manómetro
simplificado
Unidad de
mantenimiento
FR + manómetro
Línea de purga
Conexión flexible
de líneas
Cable eléctrico
Silenciador
Depósito
Filtro
